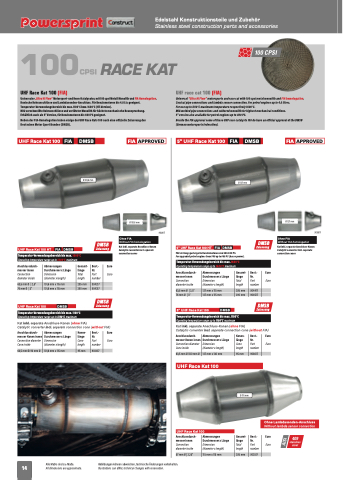

Page 14 - Powersprint Race Exhausts | Construct

Edelstahl Konstruktions­ teile und Zubehör
Stainless steel construction parts and accessories
100CPSI RACE KAT
UHF Race Kat 100 (FIA)
Universaler „Ultra Hi Flow” Motorsport- und Renn-Katalysator, mit 100 cpsi Metall Monolith und FIA Homologation.
Konische Rohranschlüsse und Lambdasonden-Anschluss. Für Benzinmotoren bis 4.0 Ltr. geeignet.
Temperatur-Verwendungsbereich bis max. 1100°C bzw. 1600°C (HT-Version).
MIG verschweißte Rohranschlüsse und verlöteter Monolith für höchste mechanische Beanspruchung.
Erhältlich auch als 5“ Version, für Benzinmotoren bis 400 PS geeignet.
Neben der FIA-Homologation haben einige der UHF Race Kats 100 auch eine offizielle Zulassung des
Deutschen Motor Sport Bundes (DMSB).
UHF race cat 100 (FIA)
Universal “Ultra Hi Flow” motorsports and race cat with 100 cpsi metal monolith and FIA homologation.
Conical pipe connections and lambda sensor connection. For petrol engines up to 4.0 litres.
For use up to 1100°C maximum temperature respectively 1600°C.
MIG welded pipe connections and soldered monolith for highest mechanical conditions.
5“ version also available for petrol engines up to 400 PS.
Beside the FIA approval some of these UHF race catalysts 100 do have an official approval of the DMSB
(German motorsports federation).
UHF Race Kat 100 FIA DMSB FIA APPROVED 5“ UHF Race Kat 100 FIA DMSB
FIA APPROVED
Ø 101,6 mm
Ø 127 mm
Ø 101,6 mm
Ø 127 mm
902417
Ohne FIA
Without FIA homologation
903617
Ohne FIA
Without FIA homologation
UHF Race Kat 100 HT
FIA DMSB
DMSB
Zulassung
Kat inkl. separate Anschluss-Konen
Catalytic converter incl. seperate
connection cones
5“ UHF Race Kat 100 HT FIA DMSB
DMSB
Zulassung
Kat inkl. separate Anschluss-Konen
Catalytic converter incl. seperate
connection cones
Temperatur-Verwendungsbereich bis max. 1600°C
Operating temperature range up to 1600°C maximum
Für leistungsgesteigerte Benzinmotoren von 550-600 PS.
For upgraded petrol engines from 550 up to 600 PS (horse power).
Temperatur-Verwendungsbereich bis max. 1600°C
Operating temperature range up to 1600°C maximum
Best.-
Nr.
Part
number
Anschlussdurch-
Abmessungen
messer innen
Durchmesser x Länge
Connection
Dimension
diameter inside
(diameter x length)
Gesamt-
länge
Total
length
63,5 mm Ø | 2,5” 101,6 mm x 115 mm 295 mm 904217
76 mm Ø | 3” 101,6 mm x 115 mm 290 mm 904317
DMSB
UHF Race Kat 100 DMSB
Zulassung Euro
Euro
Best.-
Nr.
Part
number
Anschlussdurch-
Abmessungen
messer innen
Durchmesser x Länge
Connection
Dimension
diameter inside
(diameter x length)
Gesamt-
länge
Total
length
63,5 mm Ø | 2,5” 127 mm x 115 mm 295 mm 904417
76 mm Ø | 3” 127 mm x 115 mm 290 mm 904517
DMSB
5“ UHF Race Kat 100 DMSB
Zulassung
Euro
Euro
Temperatur-Verwendungsbereich bis max. 1100°C
Operating temperature range up to 1100°C maximum
Temperatur-Verwendungsbereich bis max. 1100°C
Operating temperature range up to 1100°C maximum
Kat inkl. separate Anschluss-Konen (ohne FIA)
Catalytic converter incl. seperate connection cone (without FIA)
Anschlussdurch-
messer Konen innen
Connection diameter
Cone inside
Abmessungen
Durchmesser x Länge
Dimension
(diameter x length)
Konen-
länge
Cone
length
Best.-
Nr.
Part
number
63,5 mm Ø/93 mm Ø 101,6 mm x 115 mm 95 mm 902417
Euro
Euro
Kat inkl. separate Anschluss-Konen (ohne FIA)
Catalytic converter incl. seperate connection cone (without FIA)
Anschlussdurch-
messer Konen innen
Connection diameter
Cone inside
Abmessungen
Durchmesser x Länge
Dimension
(diameter x length)
Konen-
länge
Cone
length
Best.-
Nr.
Part
number
Euro
Euro
63,5 mm Ø/120 mm Ø 127 mm x 130 mm 95 mm 903617
UHF Race Kat 100
Ø 115 mm
Ohne Lambdasonden-Anschluss
Without lambda sensor connection
UHF Race Kat 100
Anschlussdurch-
messer innen
Connection
diameter inside
57 mm Ø | 2,25” Abmessungen
Durchmesser x Länge
Dimension
(diameter x length)
115 mm x 115 mm Gesamt-
länge
Total
length
295 mm Best.-
Nr.
Part
number
902517
Euro
Euro
14
Alle Maße sind ca.-Maße.
All dimensions are approximate.
Abbildungen können abweichen, technische Änderungen vorbehalten.
Illustrations can differ, technical changes with reservation.
