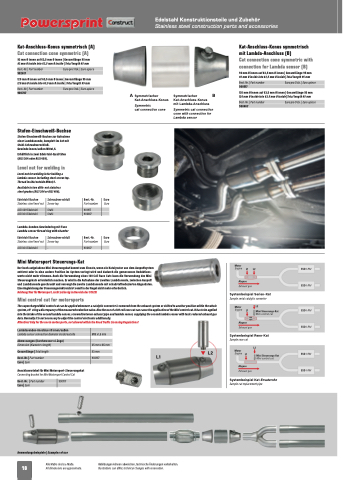

Page 18 - Powersprint Race Exhausts | Construct

Edelstahl Konstruktions­ teile und Zubehör
Stainless steel construction parts and accessories
Kat-Anschluss-Konus symmetrisch (A)
Cat connection cone symmetric (A)
93 mm Ø innen auf 63,5 mm Ø innen | Gesamtlänge 95 mm
93 mm Ø inside into 63,5 mm Ø inside | Total length 95 mm
Best.-Nr. | Part number 902617
Euro pro Stck. | Euro apiece
Kat-Anschluss-Konus symmetrisch
mit Lambda-Anschluss (B)
Cat connection cone symmetric with
connection for Lambda sensor (B)
93 mm Ø innen auf 63,5 mm Ø innen | Gesamtlänge 95 mm
93 mm Ø inside into 63,5 mm Ø inside |Total length 95 mm
120 mm Ø innen auf 63,5 mm Ø innen | Gesamtlänge 95 mm
120 mm Ø inside into 63,5 mm Ø inside | Total length 95 mm
Best.-Nr. | Part number 900917
Euro pro Stck. | Euro apiece
Best.-Nr. | Part number 900707
Euro pro Stck. | Euro apiece
A Symmetrischer
Kat-Anschluss-Konus
Symmetric
cat connection cone
Symmetrischer B
Kat-Anschluss-Konus
mit Lambda-Anschluss
Symmetric cat connection
cone with connection for
Lambda sensor
120 mm Ø innen auf 63,5 mm Ø innen | Gesamtlänge 95 mm
120 mm Ø inside into 63,5 mm Ø inside |Total length 95 mm
Best.-Nr. | Part number 900807
Euro pro Stck. | Euro apiece
Stufen-Einschweiß-Buchse
Stufen-Einschweiß-Buchse zur Aufnahme
einer Lambdasonde, komplett im Set mit
Stahl-Schraubverschluß.
Gewinde innen/außen M18x1,5.
Erhältlich in zwei Edelstahl-Qualitäten
(AISI 304 oder AISI 409).
Level nut for welding in
Level nut for welding in for holding a
lambda sensor. Including steel screw top.
Thread inside/outside M18x1,5.
Available in two diffe ent stainless
steel grades (AISI 304 or AISI 409).
Edelstahl Buchse
Stainless steel level nut
Schraubverschluß
Screw top
AISI 409 Edelstahl Stahl 901917
Best.-Nr.
Part number
Euro
Euro
AISI 304 Edelstahl Stahl 900817
Lambda-Sonden-Gewindering mit Fase
Lambda sensor thread ring with chamfer
Edelstahl Buchse
Stainless steel level nut
Schraubverschluß
Screw top
Best.-Nr.
Part number
Euro
Euro
AISI 304 Edelstahl - 900617
Mini Motorsport Steuerungs-Kat
Der hoch aufgeladene Mini Steuerungskat kommt zum Einsatz, wenn ein Katalysator aus dem Auspuffsystem
entfernt oder in eine andere Position im System verlegt wird und dadurch die gemessenen Reduktions-
werte nicht mehr stimmen. Auch die Verwendung eines 100 Cell Race Cats kann die Verwendung des Mini
Steuerungskats erforderlich machen. Er wird in die Aufnahme der zweiten Lambdasonde, zwischen Auspuff
und Lambdasonde geschraubt und versorgt die zweite Lambdasonde mit schadstoffreduzierten Abgasdaten.
Eine Angleichung der Steuerungselektronik ist somit in der Regel nicht mehr erforderlich.
Achtung! Nur für Motorsport, nicht zulässig im Bereich der StVZO!
Mini control cat for motorsports
The supercharged Mini control cat can be applied whenever a catalytic converter is removed from the exhaust system or shifted to another position within the whole
system, eff cting a discrepancy of the measured reduction value. Also the use of a 100 cell race cat can cause the application of the Mini control cat. It has to be applied
into the intake of the second lambda sensor, screwed between exhaust pipe and lambda sensor, supplying the second lambda sensor with toxic reduced exhaust gas
data. Normally it is not necessary to adjust the control electronic additionally.
Attention! Only for the use in motorsports, not allowed within the Road Traffic Licensing Regulations!
Lambdasonden-Anschluss Ø innen/außen
M18 x 1,5 mm
Systembeispiel Serien-Kat
Sample serial catalytic converter
Lambda sensor connection diameter inside/outside Abmessungen (Durchmesser x Länge)
Systembeispiel Renn-Kat
Sample race cat
Dimension (diameter x length) 35 mm x 85 mm
Gesamtlänge | Total length 93 mm
q
L2
Best.-Nr. | Part number 902917
Euro | Euro
Anschlusswinkel für Mini Motorsport-Steuerungskat
Connecting bracket for Mini Motorsport Control Cat
L1
Best.-Nr. | Part number 900717
Euro | Euro
Systembeispiel Kat-Ersatzrohr
Sample cat replacement pipe
Anwendungsbeispiele | Examples of use
18
Alle Maße sind ca.-Maße.
All dimensions are approximate.
Abbildungen können abweichen, technische Änderungen vorbehalten.
Illustrations can differ, technical changes with reservation.
