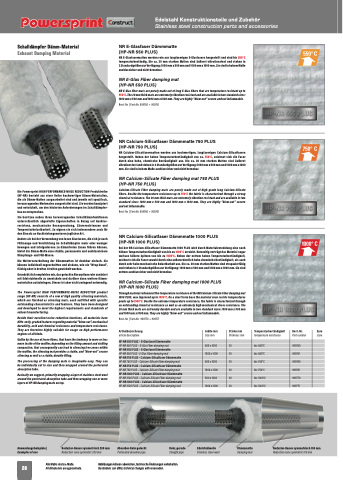

Page 28 - Powersprint Race Exhausts | Construct

Edelstahl Konstruktions­ teile und Zubehör
Stainless steel construction parts and accessories
Schalldämpfer Dämm-Material
Exhaust Damping Material
NR E-Glasfaser Dämmmatte
(HP-NR 550 PLUS)
NR E-Glasfasermatten werden rein aus langfaserigen E-Glasfasern hergestellt und sind bis 550°C
temperaturbeständig. Die ca. 20 mm starken Matten sind äußerst vibrationsfest und stehen in
2 Standardgrößen zur Verfügung: 1000 mm x 500 mm und 1000 mm x 1000 mm. Sie sind in hohem Maße
ausblassicher und nicht brennbar.
NR E-Glas Fiber damping mat
(HP-NR 550 PLUS)
NR E-Glas fiber mats are purely made out of long E-Glas fibers that are temperature resistant up to
550°C. The 20 mm thick mats are extremely vibration resistant and are available in two standard sizes:
1000 mm x 500 mm and 1000 mm x 1000 mm. They are highly “blow-out” secure and not inflammable.
Best.-Nr. | Part-No. 909750 + 909751
NR Calcium-Silicatfaser Dämmmatte 750 PLUS
(HP-NR 750 PLUS)
NR Calcium-Silicatfasermatten werden aus hochwertigen, langfaserigen Calcium-Silicatfasern
hergestellt. Neben der hohen Temperaturbeständigkeit von ca. 750°C, zeichnet sich die Faser
durch eine hohe, chemische Beständigkeit aus. Die ca. 20 mm starken Matten sind äußerst
vibrationsfest und stehen in 2 Standardgrößen zur Verfügung: 1000 mm x 500 mm und 1000 mm x 1000
mm. Sie sind in hohem Maße ausblassicher und nicht brennbar.
Die Powersprint HIGH PERFORMANCE-NOISE REDUCTION-Produktreihe
(HP-NR) besteht aus einer Reihe hochwertiger Dämm-Materialien,
die als Dämm-Matten ausgearbeitet sind und jeweils mit spezifisch,
herausragenden Merkmalen ausgestattet sind. Sie wurden konzipiert
und entwickelt, um den höchsten Anforderungen im Schalldämpfer-
bau zu entsprechen.
Sie besitzen neben ihren hervorragenden Schalldämmfunktionen
unterschiedlich abgestufte Eigenschaften in Bezug auf Ausblas-
resistenz, mechanische Beanspruchung, Säureresistenzen und
Temperaturbelastbarkeit. So eignen sie sich insbesondere auch für
den Einsatz an Hochleistungsmotoren jeglicher Art.
Anders als bei der Verwendung von losen Glasfasern, die sich je nach
Füllmenge und Verdichtung im Schalldämpfer mehr oder weniger
bewegen und infolgedessen zu dämmfreien Zonen führen können,
bietet die Dämm-Matte eine stabile, permanente und ausblassichere
Dämpfungs- und Füll-Masse.
Die Weiterverarbeitung der Dämmmatten ist denkbar einfach. Sie
können individuell zugeschnitten und alsdann, wie ein “Wrap-Band“,
flächig oder in breiten Streifen gewickelt werden.
Grundsätzlich empfehlen wir, das gelochte Absorptionsrohr zunächst
mit Edelstahlwolle zu umwickeln und darüber dann weitere Dämm-
materialien aufzubringen. Dieses ist aber nicht zwingend notwendig.
NR Calcium-Silicate Fiber damping mat 750 PLUS
(HP-NR 750 PLUS)
Calcium-Silicate Fiber damping mats are purely made out of high grade long Calcium-Silicate
fibers. Beside the temperature resistance up to 750°C the fabric is characterized through a strong
chemical resistance. The 20 mm thick mats are extremely vibration resistant and are available in two
standard sizes: 1000 mm x 500 mm and 1000 mm x 1000 mm. They are highly “blow-out” secure
and not inflammable.
Best.-Nr. | Part-No. 909760 + 909761
NR Calcium-Silicatfaser Dämmmatte 1000 PLUS
(HP-NR 1000 PLUS)
Bei der NR Calcium-Silicatfaser Dämmmatte 1000 PLUS wird durch Materialveredelung eine noch
höhere Temperaturbeständigkeit von bis zu 1000°C erreicht. Kurzzeitig verträgt das Material sogar
weitaus höhere Spitzen von bis zu 1500°C. Neben der extrem hohen Temperaturbeständigkeit,
zeichnet sich die Faser sowohl durch eine außerordentlich hohe chemische Beständigkeit, als auch
durch sehr hohe mechanische Belastbarkeit aus. Die ca. 20 mm starken Matten sind strapazierfähig
und stehen in 2 Standardgrößen zur Verfügung: 1000 mm x 500 mm und 1000 mm x 1000 mm. Sie sind
extrem ausblassicher und nicht brennbar.
The Powersprint HIGH PERFORMANCE-NOISE REDUCTION product
range (HP-NR) consists of a row of high quality silencing materials,
which are finished as silencing mats, each outfitted with specific
outstanding characteristics and features. They have been designed
and developed to meet the highest requirements and standards of
exhaust manufacturing.
Beside their excellent noise reduction functions, all materials have
diffe ently, graded features regarding material “blow-out”, mechanical
durability, acid and chemical resistance and temperature resistance.
They are therefore highly suitable for usage on high performance
engines of all kinds.
Unlike by the use of loose fibers, that have the tendency to more or less
move inside of the muffler, depending on the filling amount and stuffing
compaction, that consequently can lead to silencing free zones within
the muffler, the silencing mat provides a stable, and “blow-out” secure
silencing as well as a stable, durable filling.
The processing of the damping mats is imaginable easy. They can
be individually cut to size and then wrapped around the perforated
absorption tube.
Basically we suggest, primarily wrapping a layer of stainless steel wool
around the perforated absorption tube and then wrapping one or more
layers of HP-NR damping mats on top.
NR Calcium-Silicate Fiber damping mat 1000 PLUS
(HP-NR 1000 PLUS)
Through material refinement the temperature resistance of the NR Calcium-Silicate Fiber damping mat
1000 PLUS, was improved up to 1000°C. On a short term base the material even resists temperatures
peaks up to 1500°C. Beside the extreme temperature resistance, the fabric is characterized through
an outstanding chemical resistance as well as an extremely high mechanical stress resistance. The
20 mm thick mats are extremely durable and are available in two standard sizes: 1000 mm x 500 mm
and 1000 mm x 1000 mm. They are highly “blow-out” secure and not inflammable.
Best.-Nr. | Part-No. 909770 + 909771
Artikelbezeichnung
article description
Größe mm
Size mm
Stärke mm
thickness mm
Temperaturbeständigkeit
temperature resistance
Best.-Nr.
Part number
Euro
Euro
HP-NR 550 PLUS – E-Glasfaser Dämmmatte
HP-NR 550 PLUS – E-Glas Fiber damping mat 500 x 1000 20 bis 550°C 909750
HP-NR 550 PLUS – E-Glasfaser Dämmmatte
HP-NR 550 PLUS - E-Glas Fiber damping mat 1000 x 1000 20 bis 550°C 909751
HP-NR 750 PLUS – Calcium-Silicatfaser Dämmmatte
HP-NR 750 PLUS – Calcium-Silicate Fiber damping mat 500 x 1000 20 bis 750°C 909760
HP-NR 750 PLUS – Calcium-Silicatfaser Dämmmatte
HP-NR 750 PLUS – Calcium-Silicate Fiber damping mat 1000 x 1000 20 bis 750°C 909761
HP-NR 1000 PLUS – Calcium-Silicatfaser Dämmmatte
HP-NR 1000 PLUS – Calcium-Silicate Fiber damping mat 500 x 1000 20 bis 1000°C 909770
HP-NR 1000 PLUS – Calcium-Silicatfaser Dämmmatte
HP-NR 1000 PLUS – Calcium-Silicate Fiber damping mat 1000 x 1000 20 bis 1000°C 909771
Anwendungsbeispiele |
Examples of use
Reduzier-Konus symmetrisch 200 mm
Reduction cone symmetric 200 mm
Absorber-Rohr gelocht
Perforated absorber pipe
Rohr, gerade
Straight pipe
Edelstahlwolle
Stainless steel-wool
Dämmmatte
Damping mat
Reduzier-Konus symmetrisch 100 mm
Reduction cone symmetric 100 mm
28
Alle Maße sind ca.-Maße.
Alle Maße sind ca.-Maße.
All dimensions are approximate.
All dimensions are approximate.
Abbildungen können abweichen, technische Änderungen vorbehalten.
Abbildungen können abweichen, technische Änderungen vorbehalten.
Illustrations can differ, technical changes with reservation.
Illustrations can differ, technical changes with reservation.
