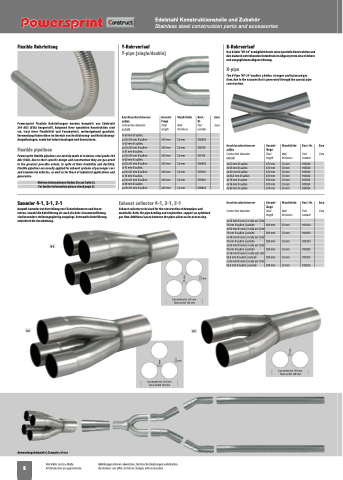

Page 6 - Powersprint Race Exhausts | Construct

Edelstahl Konstruktions­ teile und Zubehör
Stainless steel construction parts and accessories
Flexible Rohrleitung
Y-Rohrverlauf
Y-pipe (single/double)
X-Rohrverlauf
Das X-Rohr "HF-30" ermöglicht durch seine spezielle Konstruktion und
den dadurch entstehenden Unterdruck im Abgassystem eine stärkere
und ausgeglichene Abgasströmung.
X-pipe
The X-Pipe "HF-30" enables a better, stronger and balanced gas
flow, due to the vacuum that is generated through the special pipe
construction.
Anschlussdurchmesser
außen
Powersprint Flexible Rohrleitungen werden komplett aus Edelstahl
304 AISI (V2A) hergestellt. Aufgrund ihrer speziellen Konstruktion sind
sie, trotz ihrer Flexibilität und Formbarkeit, weitestgehend gasdicht.
Verwendung finden diese im Bereich von Kraftfahrzeug- und Nutzfahrzeug-
Auspuffanlagen, sowie bei Industrieanlagen und Generatoren.
Flexible pipelines
Powersprint flexible pipelines are entirely made of stainless steel grade 304
AISI (V2A). Due to their specific design and construction they are gas-proof
to the greatest possible extent, in spite of their flexibility and ductility.
Flexible pipelines are usually applied for exhaust systems of passenger cars
and commercial vehicles, as well as for those of industrial applications and
generators.
Weitere Informationen finden Sie auf Seite 21.
For further information please check page 21.
Connection diameter
outside
Gesamt-
länge
Total
length
1x 50 mm Ø außen,
auf 2x 50 mm Ø außen 240 mm 1,5 mm 905025
1x 70 mm Ø außen,
1x 60 mm Ø außen,
1x 70 mm Ø außen,
Wandstärke
Wall
thickness
Best.-
Nr.
Part
number
Euro
Euro
1x 60 mm Ø außen,
auf 2x 50 mm Ø außen 240 mm 1,5 mm 905125
Anschlussdurchmesser
außen
auf 2x 50 mm Ø außen 240 mm 1,5 mm 907125
Connection diameter
outside
auf 2x 60 mm Ø außen 240 mm 1,5 mm 906025
Gesamt-
länge
Total
length
Wandstärke
Wall
thickness
4x 50 mm Ø außen 370 mm 1,5 mm 905024
Best.-Nr.
Part
number
4x 55 mm Ø außen 370 mm 1,5 mm 905524
auf 2x 60 mm Ø außen 240 mm 1,5 mm 907025
4x 60 mm Ø außen 370 mm 1,5 mm 906024
1x 76 mm Ø außen,
4x 63,5 mm Ø außen 370 mm 1,5 mm 906324
auf 2x 60 mm Ø außen 240 mm 1,5 mm 907625
4x 70 mm Ø außen 370 mm 1,5 mm 907024
1x 89 mm Ø außen,
4x 76 mm Ø außen 370 mm 1,5 mm 907624
auf 2x 60 mm Ø außen 240 mm 1,5 mm 908925
4x 89 mm Ø außen 370 mm 1,5 mm 908924
Sammler 4-1, 3-1, 2-1
Auspuff-Sammler zur Herstellung von Fächerkrümmern und Hosen-
rohren. Sowohl die Rohrführung als auch die Rohr-Zusammenführung
sind besonders strömungsgünstig ausgelegt. Extraweite Rohrführung
erleichtert die Verarbeitung.
Exhaust collector 4-1, 3-1, 2-1
Exhaust collector to be used for the construction of downpipes and
manifolds. Both, the pipe bending and conjunction, support an optimized
gas flow. Additional space between the pipes allow easier processing.
4-1
17 mm
Gesamtbreite 124 mm
Total width 124 mm
17 mm
Anschlussdurchmesser
Connection diameter
Gesamt-
länge
Total
length
Wandstärke
Best.-Nr.
Wall
thickness
Part
number
4x 45 mm Ø innen | inside auf | into
76 mm Ø außen | outside 280 mm 1,5 mm 904423
4x 50 mm Ø innen | inside auf | into
76 mm Ø außen | outside 280 mm 1,5 mm 904623
3x 45 mm Ø innen | inside auf | into
76 mm Ø außen | outside 280 mm 1,5 mm 903423
3x 50 mm Ø innen | inside auf | into
76 mm Ø außen | outside 280 mm 1,5 mm 903623
2x 45 mm Ø innen | inside auf | into
63,5 mm Ø außen | outside 280 mm 1,5 mm 902423
2x 50 mm Ø innen | inside auf | into
63,5 mm Ø außen | outside 280 mm 1,5 mm 902623
17 mm
17 mm
17 mm
Gesamtbreite 124 mm
Total width 124 mm
Gesamtbreite 120 mm
Total width 120 mm
3-1 2-1
17 mm
Gesamtbreite 124 mm
Total width 124 mm
17 mm
17 mm
17 mm
17 mm
Gesamtbreite 124 mm
Total width 124 mm
Gesamtbreite 124 mm
Total width 124 mm
17 mm
17 mm
17 mm
Gesamtbreite 124 mm
Total width 124 mm
Gesamtbreite 120 mm
Total width 120 mm
17 mm
17 mm
Gesamtbreite 120 mm
Total width 120 mm
Anwendungsbeispiele | Examples of use
6
Alle Maße sind ca.-Maße.
All dimensions are approximate.
Abbildungen können abweichen, technische Änderungen vorbehalten.
Illustrations can differ, technical changes with reservation.
