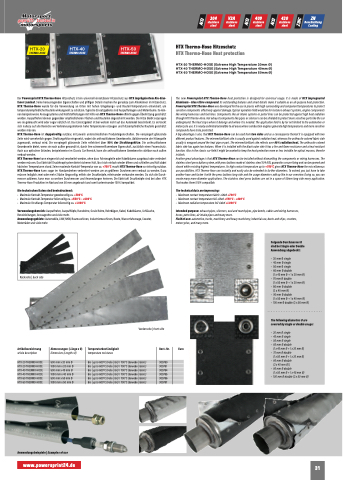

Page 31 - Powersprint Race Exhausts | Construct

AISI
304
stainless
steel
V2A
stainless
steel
AISI
409
stainless
steel
AISI
430
stainless
steel
ZINC
ZN
Beschichtung
Coating
HTX-20
THERMO-HOSE
HTX-40
THERMO-HOSE
HTX-50
THERMO-HOSE
HTX Thermo-Hose Hitzeschutz
HTX Thermo-Hose Heat protection
HTX-20 THERMO-HOSE (Extreme High Temperature 20mm Ø)
HTX-40 THERMO-HOSE (Extreme High Temperature 40mm Ø)
HTX-50 THERMO-HOSE (Extreme High Temperature 50mm Ø)
Der Powersprint HTX Thermo-Hose Hitzeschutz ist ein universell einsetzbarer Hitzeschutz aus HTX imprägniertem Alu-Glas-
faser Laminat. Seine herausragenden Eigenschaften und pfiffigen Details machen ihn geradezu zum Alleskönner im Hitzeschutz.
HTX Thermo-Hose wurde für die Verwendung an Orten mit hohen Umgebungs- und Bauteil-Temperaturen entwickelt, um
temperaturempfindliche Bauteile wirkungsvoll zu schützen. Typische Einsatzgebiete sind Auspuffanlagen und Motorräume. So kön-
nen beispielsweise Ansaugsysteme und Kraftstoffleitungen mit Hilfe von HTX Thermo-Hose effektiv gegen Überhitzung geschützt
werden. Auspuffrohre können gegenüber empfindlicheren Flächen und Bauteilen abgeschirmt werden. Die Hitze bleibt sozusagen
wo sie gebraucht wird oder sogar nützlich ist. Das Einsatzgebiet ist bei weitem nicht auf das Automobil beschränkt. Es erstreckt
sich nahezu auf alle Bereiche wo Verbrennungsmotoren hohe Temperaturen erzeugen und hitzeempfindliche Bauteile geschützt
werden müssen.
HTX Thermo-Hose ist doppelseitig nutzbar, mit jeweils unterschiedlichen Produkteigenschaften. Die verspiegelt glänzende
Seite wird vornehmlich gegen Strahlungshitze eingesetzt, wobei die anthrazitfarbene Gewebeseite, üblicherweise der Hitzequelle
zugewandt, verbaut wird. Die verspiegelt glänzende Seite reflektiert über 90% der Strahlungshitze. Die anthrazitfarbene
Gewebeseite bietet, wenn sie nach außen gewandt ist, durch ihre schwerentflammbare Eigenschaft, zusätzlich einen Feuerschutz.
Auch aus optischen Gründen, beispielsweise im Classic Car Bereich, kann die anthrazitfarbene Gewebeseite sichtbar nach außen
verbaut werden.
HTX Thermo-Hose kann eingesetzt und verarbeitet werden, ohne dass Fahrzeugteile oder Kabelbäume ausgebaut oder verändert
werden müssen. Das Edelstahl Druckknopfsystem bietet sicheren Halt, lässt sich einfach wieder öffnen und schließen und hält dabei
höchsten Temperaturen stand. Seine maximale Kontakt-Temperatur von ca. +700°C macht HTX Thermo-Hose so vielseitig nutzbar.
HTX Thermo-Hose kann sogar im Handumdrehen verbreitert werden um an größeren Durchmessern verbaut zu werden. Dazu
müssen lediglich zwei oder mehr Stücke längsseitig, mittels der Druckknöpfe, miteinander verbunden werden. Da sich die Durch-
messer addieren, kann man so weitere Durchmesser und Anwendungen kreieren. Die Edelstahl Druckknöpfe sind bei allen HTX
Thermo-Hose Produkten im Abstand von 50 mm angebracht und somit untereinander 100% kompatibel.
Die technischen Daten sind beeindruckend:
•
•
•
Maximale Kontakt-Temperatur gewebeseitig ca. +700°C
Maximale Kontakt-Temperatur folienseitig ca. +550°C - +600°C
Maximale Strahlungs-Temperatur folienseitig ca. +1.000°C
Verwendungsbereich: Auspuffrohre, Auspufftöpfe, Rundrohre, Ovale Rohre, Rohrbögen, Kabel, Kabelbäume, Schläuche,
Benzinleitungen, Ansaugrohre und viele mehr.
Anwendungsgebiete: Automobile, LKW, NKW, Baumaschinen, Industriemaschinen, Boote, Wasserfahrzeuge, Scooter,
Motorräder und viele mehr.
The new Powersprint HTX Thermo-Hose heat protection is designed for universal usage. It is made of HTX impregnated
Aluminum – Glass fibre compound. Its outstanding features and smart details make it suitable as an all-purpose heat protection.
Powersprint HTX Thermo-Hose was developed for the use in places with high surrounding and component temperatures to protect
sensitive components effectively against damage. Typical operation field would be for instance exhaust systems, engine components
like wiring harnesses and fuel lines. Components like air intake systems or petrol lines can be protected against high heat radiation
through HTX Thermo-Hose. Hot exhaust components like pipes or silencers can be shielded to protect more sensitive parts like the car
underground. The heat stays where it belongs and where it is needed. The application field is by far not limited to the automotive or
motorcycle use. It is nearly unlimited extendible to all areas where combustion engines generate high temperatures and more sensitive
compounds have to be protected.
A big advantage is also, that HTX Thermo-Hose can be used from two sides and as a consequence thereof it is equipped with two
different product features. The mirrored brilliant side is usually used against radiation heat, whereas the anthracite colored fabric side
usually is wrapped around the heat pipe or part. The mirrored brilliant side reflects over 90% radiation heat. The anthracite colored
fabric side has again two features. When it is installed with the black outer side it has a fire and flame resistance and a heat resistant
function. Also in the classic car field it might be wanted to keep the heat protection more or less invisible for optical reasons, therefor
in black.
Another great advantage is that HTX Thermo-Hose can be installed without dismantling the components or wiring harnesses. The
stainless steel press button system, with press buttons made of stainless steel 304 AISI, guaranties secure fixing and can be opened and
closed while resisting highest temperatures. Its high contact temperature up to +700°C gives HTX Thermo-Hose the miscellaneous
use possibilities. HTX Thermo-Hose can instantly and easily also be extended to further diameters. To extend, you just have to take
another hose and fasten it with the press buttons long side and the usage diameters add up like in our overview. Doing so, you can
create many more diameter applications. The stainless steel press buttons are set in a space of 50mm long side every application.
That makes them 100% compatible.
The technical data are impressing:
•
Maximum contact temperature fabric-sided +700°C
•
Maximum contact temperature foil-sided +550°C - +600°C
•
Maximum radiation temperature foil sided +1.000°C
Intended purpose: exhaust pipes, silencers, oval and round pipes, pipe bends, cables and wiring harnesses,
hoses, petro lines, air intake pipes and many more.
Field of use: automotive, trucks, machinery and heavy machinery, industrial use, boots and ships, scooters,
motorcycles, and many more.
Rückseite | back side
Folgende Durchmesser Ø
sind bei Single oder Double
Anwendung abgedeckt:
•
•
•
20 mm Ø single
40 mm Ø single
50 mm Ø single
• 60 mm Ø double
(1 x 40 mm Ø + 1 x 20 mm Ø)
• 70 mm Ø double
(1 x 50 mm Ø + 1 x 20 mm Ø)
• 80 mm Ø double
(2 x 40 mm Ø)
• 90 mm Ø double
(1 x 50 mm Ø + 1 x 40 mm Ø)
• 100 mm Ø double (2 x 50 mm Ø)
Vorderseite | front side
Artikelbezeichnung
article description
Abmessungen (Länge x Ø)
Dimensions (Length x Ø)
Temperaturbeständigkeit
temperature resistance
Best.-Nr. Euro
HTX-20 THERMO-HOSE HTX-20 THERMO-HOSE HTX-40 THERMO-HOSE HTX-40 THERMO-HOSE HTX-50 THERMO-HOSE HTX-50 THERMO-HOSE 500 mm x 20 mm Ø 1000 mm x 20 mm Ø 500 mm x 40 mm Ø 1000 mm x 40 mm Ø 500 mm x 50 mm Ø 1000 mm x 50 mm Ø bis | up to 600°C (Folie | foil) / 700°C (Gewebe | fabric) bis | up to 600°C (Folie | foil) / 700°C (Gewebe | fabric) bis | up to 600°C (Folie | foil) / 700°C (Gewebe | fabric) bis | up to 600°C (Folie | foil) / 700°C (Gewebe | fabric) bis | up to 600°C (Folie | foil) / 700°C (Gewebe | fabric) bis | up to 600°C (Folie | foil) / 700°C (Gewebe | fabric) 909780
909781
909784
909785
909786
909787
The following diameters Ø are
covered by single or double usage:
•
•
•
20 mm Ø single
40 mm Ø single
50 mm Ø single
• 60 mm Ø double
(1 x 40 mm Ø + 1 x 20 mm Ø)
• 70 mm Ø double
(1 x 50 mm Ø + 1 x 20 mm Ø)
• 80 mm Ø double
(2 x 40 mm Ø) )
• 90 mm Ø double
(1 x 50 mm Ø + 1 x 40 mm Ø)
• 100 mm Ø double (2 x 50 mm Ø)
Anwendungsbeispiele | Examples of use
www.powersprint24.de www.powersprint24.de
31
